Монтаж сплит-системы сам по себе процесс не сложный, но требует определенной технологической последовательности и знаний некоторых нюансов. Если вы умеете работать своими руками и пользоваться различным инструментом, то вполне можете справиться с этой задачей самостоятельно. Либо воспользоваться нашей услугой по установке кондиционеров в Санкт-Петербурге.
Перед монтажом обратите внимание на то, что выполнив работы неправильно или некачественно, вы можете значительно сократить срок службы дорогостоящего оборудования и утратить при этом гарантийные обязательства производителя.
В данной статье мы разберем пошаговую инструкцию по установке сплит-системы настенного типа в квартире, перечислим весь инструмент, который нам понадобиться и расходные материалы.
Инструмент для установки кондиционера
Для выполнения всех работ нам понадобятся достаточно большой перечень различного ручного и специального инструмента.

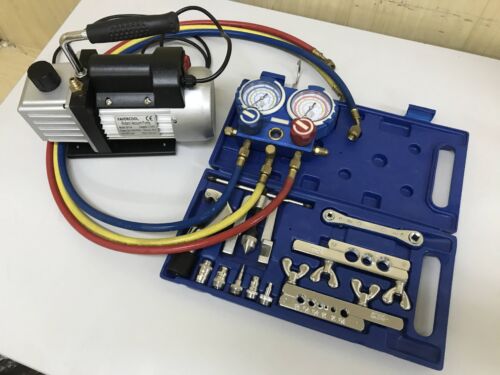

Список инструмента:
- Перфоратор;
- Бур подходящей длины и диаметра 40-50 мм;
- Шуруповерт;
- Дюймовый набор для развальцовки медной трубы;
- Специальные пружины для загиба труб;
- Вакуумный насос;
- Шланги с манометрическим коллектором;
- Мелкий инструмент – уровень, отвертка, шестигранники, гаечные ключи.

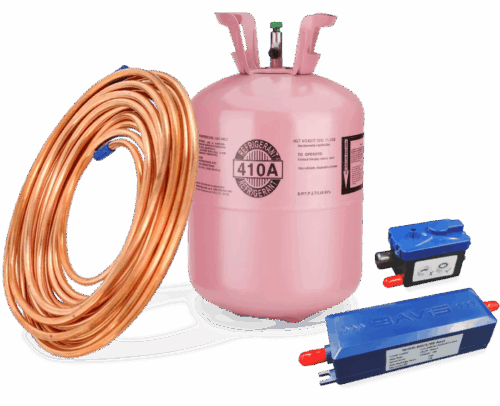

Расходные материалы
В зависимости от мощности и модели климатической системы, нужные для установки материалы могут отличаться, например, диаметр трубы, сечение кабеля, количество жил соединительного провода, сечение дренажного шланга для отвода конденсата.
Перечень материалов:
- Отожженные медные трубы (жидкостная и газовая линия);
- Теплоизоляция;
- Соединительный межблочный кабель;
- Силовой кабель питания;
- Дренажный шланг;
- Пара кронштейнов или подставка для крепления внешнего устройства;
- Подходящий крепеж.
Часть из перечисленных материалов продается только бухтами, например, труба по 15 метров, дренажный шланг 25 метров. Таким образом, все необходимые материалы обойдутся около 7 000 рублей.
Монтаж кондиционера, пошаговая инструкция
Итак, если вы уверены в своих силах, у вас есть необходимый инструмент, расходные материалы и настенный кондиционер, то можете приступать к работам.
Рассмотрим пример установки настенной сплит-системы в ЖК «Гринландия», г. Санкт-Петербург. Уличные перегородки квартиры студии выходят на проспект Менделеева и являются фасадной частью многоквартирного дома, где размещение наружного блока невозможно. По этой причине он будет размещен на лоджии.
Первое, что необходимо сделать – это выбрать оптимальное место для размещения сплит-системы с учетом конструктивных особенностей и планировки помещения. Учесть наклон для прокладки дренажного шланга, соблюсти рекомендации завода изготовителя по допустимой длине коммуникаций и перепаду высот между блоками.

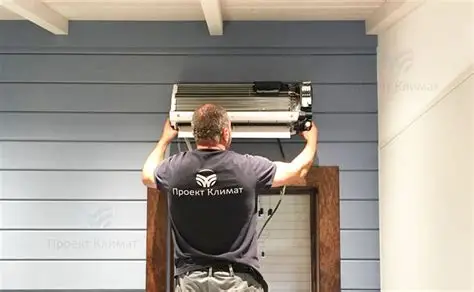

Монтаж комнатного блока кондиционера
-
- Комнатный блок настенного типа рекомендуется устанавливать как можно выше, но не менее 10-15 см. до уровня потолка. Для крепежа используется штатная пластина, которая монтируется по уровню на стене.
-
- Отмечаем место для бурения перегородки, диаметр отверстия 40-50 мм. Бурение нужно делать под небольшим наклоном в сторону улицы для беспрепятственного протока дренажа. Через отверстие прокладываем коммуникации.
-
- Отверстия трубок должны быть защищены от попадания внутрь пыли, кирпичной крошки или другого строительного мусора. Загибаем трубу в нужном для нас направлении с помощью пружины, в противном случае может образоваться залом и зауженное сечение, что недопустимо.
- Навешиваем корпус на пластину и ставим упор под торцевое ребро, таким образом мы отжимаем от стены и фиксируем его нижнюю часть, получаем пространство для проведения дальнейших работ. В качестве упора можно использовать пенопласт от упаковки.
- Сначала соединяем медные трубки. Для этого отмеряем соответствующую длину, лишнее отрезаем с помощью трубореза. Далее развальцовываем, при этом главное не забываем поставить гайку, а только потом зажать трубу в плашке и развальцевать.
-
- После чего стягиваем соединение гаечными ключами. Здесь важна сила затяжки, слабое соединение будет травить, а если слишком сильно тянуть, то может треснуть медь, исход будет тем же.
-
- Обрезаем дренажный шланг до подходящей длины и соединяем его со штатным шлангом настенного блока. Соединение дополнительно можно зафиксировать клейкой изоляционной лентой.
-
- Протаскиваем межблочный кабель через специальную полость к месту подключения, расположенному в правой части корпуса. Кабель должен соответствовать сечению и количеству жил. Подключаем жилы кабеля на соответствующие клеммы, аналогично нужно будет сделать и на внешнем агрегате, для этого запоминаем какой цвет жилы, на какую клемму, они пронумерованы.
- В зависимости от модели кондиционера питающий кабель может быть подключен к уличному силовому агрегату или иметь штатный кабель с вилкой длиной 1,5 метра. В нашем случае кабель с вилкой выведен справа от блока в кабель-канале.
- Аккуратно и компактно укладываем все соединенные коммуникации в полости корпуса, исключая перехлест. Прижимая к стене, застегиваем комнатный блок на два замка, расположенные в нижней части крепежной пластины. Настенный блок кондиционера установлен.
Установка внешнего компрессорного блока
При монтаже внешнего устройства нужно учесть отступы, которые обеспечат не только нормальную циркуляцию воздуха и охлаждение теплообменника, но и позволят в будущем проводить сервисные работы. Если блок устанавливается с помощью альпиниста, рекомендуем размещать его таким образом, чтобы из открытого окна можно было дотянуться до сервисного порта, в таком случае не придется тратиться на высотника для проведения технических работ, например заправки кондиционера.
-
- Монтируем на стену кронштейны, которые подбираются в соответствии с размером и весом наружного блока, в нашем случае 450*450 мм. В зависимости от материала и особенности перегородки используется подходящий крепеж. На утепленный и оштукатуренный фасад, как в нашем случае, кронштейны крепятся с помощью шпильки М8 и латунного анкера.
-
- Ставим агрегат на кронштейны и крепим с помощью болтов и гаек с шайбами, после чего развальцовываем, подключаем трубки и кабель аналогично комнатной части системы.
-
- К сервисному порту с помощью шлангов подключаем вакуумный насос через манометрический коллектор. Запускаем насос, по звуку его работы и стрелки манометра убеждаемся в том, что насос удалил весь воздух из трубопровода и теплообменника внутреннего блока. После чего закрываем соответствующий вентиль на коллекторе (синий) и только после этого выключаем вакуумный насос. Стрелка манометра показывает вакуум (правый манометр).
-
- Для того что бы убедиться в герметичности сделанных соединений, оставляем все как есть на 15-20 минут. Если стрелка манометра по истечении времени осталась на своем месте, в зоне вакуума, значит контур герметичен, для того чтобы ввести кондиционер в эксплуатацию.
- Не спеша, шестигранником открываем один из клапанов, при этом на манометре, стрелка должна показать соответствующее давление (зависит от температуры воздуха). Убедившись в том, что давление поднялось, полностью открываем оба клапана. Силовой агрегат установлен, система готова к запуску.
- Включаем кондиционер в режиме охлаждения воздуха, по манометрам контролируем рабочие параметры давления. В случае большой протяженности коммуникаций, дополнительно заправляем систему фреоном соответствующей марки по весам в том количестве, которое указано в инструкции производителя, например 30 грамм на 1 метр трассы трубопроводов.
- Осталось отсоединить шланг от сервисного порта, рекомендуем делать это в перчатках, во время работы системы в режиме охлаждения, по причине наименьшего давления в контуре. Будьте осторожны, в момент отсоединения шланга возможен выброс фреона под давлением, в результате чего можно получить ожог кожи.
- После завершения установки сплит-системы, проливаем дренаж. Для этого льем воду из бутылки прямо на теплообменник, до момента ее выхода из дренажного шланга. В случае недостаточного наклона или перегиба проложенного дренажа, вода польется по стене внутри помещения.
Монтаж настенного кондиционера выполнен
.
